3D-Druck nach Vorlage: Was Datei, Skizze und Maße für Ihre Anfrage leisten

Ein Ersatzdeckel ist nicht mehr erhältlich, eine Ablage muss in eine schmale Nische passen oder ein eigener Entwurf soll endlich als echtes Objekt auf dem Tisch stehen: 3D-Druck nach Vorlage kann solche Einzelanfertigungen ermöglichen. Ob Ihre Idee sinnvoll umsetzbar ist, entscheidet aber nicht allein die äußere Form. Wir müssen auch wissen, was genau passen soll, wie das Teil genutzt wird und welche Abweichungen akzeptabel sind.

Die erste Frage lautet deshalb nicht nur: „Können Sie das drucken?“ Hilfreicher ist: „Welche Informationen fehlen noch, damit wir die Anfertigung beurteilen können?“ Wir beantworten die wichtigsten Fragen vor Ihrer Anfrage – von der Skizze über die Passung bis zu den Grenzen bei Belastung und Aufwand.

Reichen Skizze oder Fotos – oder brauchen wir eine fertige 3D-Datei?

Für die Anfrage kann eine Skizze reichen; für den Druck wird ein geeignetes dreidimensionales Modell benötigt. Diese Unterscheidung ist wichtig, weil die Entwicklung eines Modells ein eigener Arbeitsschritt ist. Eine Zeichnung wird nicht automatisch zur druckfertigen Datei. Wenn Sie noch kein Modell haben, muss zunächst geklärt werden, ob und in welchem Umfang eine Konstruktion möglich ist.

Was eine STL-Datei bereits klärt – und was nicht

Eine STL-Datei beschreibt die Oberfläche eines Körpers. Sie verrät uns jedoch nicht zuverlässig, welche Einheit beim Erstellen gemeint war, welche Maße zwingend einzuhalten sind oder welche Seite später sichtbar sein soll. Auch geschlossene Flächen, ausreichende Wandstärken und feine Details müssen geprüft werden. Ein Modell, das am Bildschirm gut aussieht, ist deshalb nicht automatisch druckfähig.

Bei einem heruntergeladenen Kabelhalter sollten Sie beispielsweise zusätzlich die gewünschte Gesamtbreite und den Durchmesser der aufzunehmenden Kabel nennen. Prüfen Sie außerdem, ob die Nutzung beziehungsweise Weitergabe der Datei und die beabsichtigte Anfertigung durch die jeweiligen Rechte gedeckt sind. Unsere Empfehlung: Senden Sie zur Datei immer eine kurze Zweckbeschreibung und mindestens ein verlässliches Kontrollmaß.

Wann eine bemaßte Skizze die bessere Grundlage ist

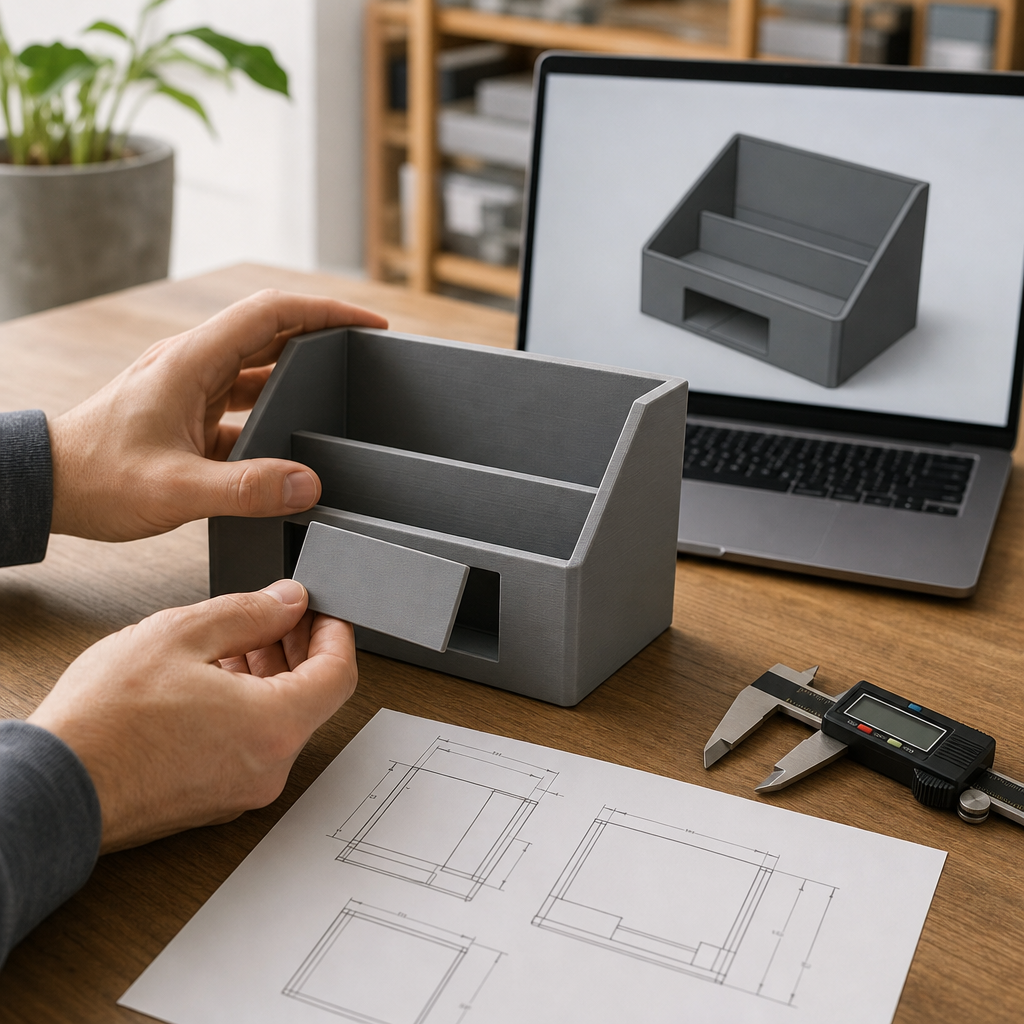

Für eine einfache Ablage kann eine Handskizze mit Vorder-, Seiten- und Draufsicht aussagekräftiger sein als ein unpassendes fertiges Modell. Markieren Sie Außenmaße, Öffnungen, Wandstärken und Befestigungspunkte, soweit diese feststehen. Unbekannte Maße dürfen ausdrücklich offenbleiben; entscheidend ist, sie nicht als scheinbar exakte Werte einzutragen.

Fotos helfen, vorhandene Formen und die Einbausituation zu verstehen. Verdeckte Hohlräume oder genaue Radien lassen sich daraus aber häufig nicht sicher bestimmen. Fotografieren Sie ein vorhandenes Teil aus mehreren Richtungen und messen Sie funktionswichtige Stellen separat. Ein Lineal im Bild unterstützt die Einordnung, ersetzt jedoch keine präzisen Maße für eine Passung.

Welche Maße brauchen wir, damit das Objekt später wirklich passt?

Für individuelle Anfertigungen liegt der maximale Rahmen bei 250 × 250 × 1000 mm. Das ist eine Größenobergrenze, keine Zusage, dass jede Form innerhalb dieser Abmessungen unverändert druckbar ist. Ausrichtung, Geometrie, Stabilität und gegebenenfalls notwendige Stützstrukturen beeinflussen die Umsetzung. Bei großen oder schlanken Objekten kann auch eine Aufteilung in mehrere Teile zu prüfen sein; Verbindungen und sichtbare Fugen müssen dann mitgeplant werden.

Für die praktische Nutzung sind meist andere Maße entscheidender als die Gesamthöhe. Wir unterscheiden zwischen Außenmaßen und Funktionsmaßen: Ein Außenradius kann gestalterisch flexibel sein, der Abstand zweier Befestigungslöcher dagegen nicht. Kennzeichnen Sie diese Unterschiede direkt auf der Zeichnung.

Warum „genau 20 mm“ für eine Passung noch nicht genügt

Soll eine Öffnung auf einen gemessenen Stab mit 20 mm Durchmesser passen, fehlt noch die gewünschte Verbindung: Muss sie leicht darübergleiten, stramm sitzen oder dauerhaft befestigt werden? Identische Nennmaße von Öffnung und Gegenstück garantieren keine passende Verbindung. Fertigungsabweichungen, Oberflächen und das verwendete Verfahren spielen ebenfalls eine Rolle.

Unsere Empfehlung: Beschreiben Sie die gewünschte Bewegung oder Haltewirkung, statt selbst pauschal einen Zuschlag festzulegen. Bei kritischen Passungen kann ein kleines Probestück sinnvoller sein als sofort das vollständige Objekt. Für einen großen Halter lässt sich beispielsweise zuerst nur der Bereich testen, der das Gegenstück umschließt.

Messen Sie außerdem den Einsatzort. Eine Ablage für eine Nische benötigt nicht nur passende Außenmaße, sondern auch Platz zum Einsetzen. Bei einem Gerätehalter müssen Stecker, Tasten und Lüftungsöffnungen zugänglich bleiben. Notieren Sie alle Maße mit Einheit, vorzugsweise in Millimetern, und unterscheiden Sie gemessene Werte von Schätzungen.

Hält das Teil den Alltag aus – und wie wird seine Oberfläche aussehen?

Eine Form drucken zu können bedeutet noch nicht, dass sie für jede Nutzung geeignet ist. Belastbarkeit hängt unter anderem von Material, Geometrie, Druckausrichtung und Einsatzbedingungen ab. Deshalb brauchen wir mehr als die Angabe „stabil“. Nennen Sie Gewicht, Kraftrichtung und die Art der Belastung: dauerhaft getragen, gelegentlich gedrückt, wiederholt gebogen oder möglicherweise durch Stöße beansprucht.

Ein Tischständer für eine Fernbedienung ist anders zu bewerten als ein schmaler Wandarm, der ein schweres Gerät weit von der Wand entfernt hält. Beim Wandarm wirkt zusätzlich ein Hebel. Auch eine sichere Befestigung am Untergrund gehört zur Gesamtfunktion und wird nicht allein durch das gedruckte Teil gelöst. Unsere Empfehlung: Beschreiben Sie die komplette Einbausituation, nicht nur das Einzelteil.

Welche Umgebung müssen wir berücksichtigen?

Teilen Sie uns mit, ob das Objekt im Innenraum, draußen, in einem warmen Fahrzeug oder in Kontakt mit Feuchtigkeit und Reinigungsmitteln verwendet werden soll. Aus dem Begriff „Kunststoff“ lässt sich keine allgemeine Wärme-, UV- oder Chemikalienbeständigkeit ableiten. Welche Lösung geeignet ist, muss für die konkrete Anwendung geprüft werden.

Bei sicherheitsrelevanten Teilen endet die einfache Ersatzteilanfrage: Bauteile für Bremsen, Personensicherung, elektrische Schutzfunktionen oder vergleichbare Aufgaben erfordern gesonderte fachliche Bewertung und gegebenenfalls Nachweise. Auch Lebensmittelkontakt oder die Nutzung als Kinderspielzeug darf nicht allein aufgrund einer passenden Form als unbedenklich gelten. Für solche Zwecke sollte eine Anfertigung ohne geklärte Anforderungen nicht als einsatzfähiger Ersatz eingeplant werden.

Welche optischen Erwartungen sind realistisch?

Je nach Druckverfahren können Schichtlinien, Ansatzstellen oder Spuren von Stützstrukturen sichtbar bleiben. Feine Schrift und dünne Spitzen sind bei einer Verkleinerung besonders kritisch. Ein ursprünglich großes Modell lässt sich daher nicht beliebig verkleinern, ohne Details zu verlieren oder instabil zu machen.

Markieren Sie bei einem Schriftzug die Vorderseite und nennen Sie den üblichen Betrachtungsabstand. Bei einer technischen Abdeckung kann dagegen die Passung wichtiger sein als eine verdeckte Unterseite. Wenn Sie eine besonders glatte Sichtfläche erwarten, sprechen Sie dies vorab an; eine solche Oberfläche sollte nicht ohne Prüfung möglicher Nachbearbeitung vorausgesetzt werden.

Was beeinflusst Aufwand, Preis und die Entscheidung für einen Prototyp?

Ein kleines Objekt ist nicht automatisch günstig, ein großes nicht automatisch aufwendig. Zum Gesamtaufwand können Modellierung, Dateireparatur, Druckvorbereitung, Druckzeit, Material, Stützstrukturen und Nachbearbeitung beitragen. Wenn aus Fotos erst eine komplexe Form rekonstruiert werden muss, kann die Vorbereitung stärker ins Gewicht fallen als der eigentliche Druck.

Bei einem schlichten Distanzstück mit vollständiger Zeichnung ist die Ausgangslage meist klarer als bei einem beschädigten Gehäuse mit mehreren Rastnasen und unbekannten Innenmaßen. Für das Gehäuse kann zunächst ein Passformmodell nötig sein. Das spart nicht zwingend den ersten Arbeitsschritt, kann aber verhindern, dass eine aufwendige Endfassung an einer einzigen Verbindung scheitert.

Unsere Empfehlung: Nennen Sie Stückzahl, gewünschten Termin und gegebenenfalls einen Budgetrahmen. Fragen Sie bei einer noch offenen Konstruktion nach einer getrennten Einschätzung von Modellerstellung, Probedruck und fertiger Anfertigung. So bleibt erkennbar, welcher Aufwand bereits vor dem endgültigen Druck entsteht. Ein verbindlicher Preis oder Liefertermin lässt sich ohne Prüfung der konkreten Aufgabe nicht seriös ableiten.

Vergleichen Sie außerdem mit einer verfügbaren Standardlösung. Gibt es ein geeignetes Originalersatzteil oder einen passenden Standardhalter, kann dieser wirtschaftlicher und besser dokumentiert sein. Individueller 3D-Druck ist besonders interessant, wenn besondere Maße, eine nicht mehr verfügbare Form oder ein eigener Entwurf den Unterschied machen – nicht allein, weil etwas grundsätzlich druckbar ist.

Wie sieht eine Anfrage aus, die wir konkret prüfen können?

Sie müssen keine technische Dokumentation erstellen. Wir können Ihre Idee besser einordnen, wenn Vorlage, Nutzung und offene Fragen zusammenpassen. Die folgende Struktur verhindert die häufigsten Rückfragen:

1. Objekt und Zweck: Was soll entstehen, und welches Problem soll es lösen?
2. Vorlage: Welche Datei, Zeichnung, Skizze oder Fotos liegen vor? Ist noch eine Konstruktion erforderlich?
3. Maße: Welche Außenmaße sind vorgesehen, welche Funktionsmaße müssen eingehalten werden?
4. Einbau und Nutzung: Welche Gegenstücke, Befestigungen, Belastungen und Umgebungsbedingungen gibt es?
5. Optik: Welche Flächen sind sichtbar, welche Details oder Farben sind wichtig?
6. Rahmen: Welche Stückzahl und welcher Wunschtermin gelten? Ist ein Probestück denkbar?
7. Spielraum: Was ist unverzichtbar, was darf zur besseren Umsetzung geändert werden?

Beispiel: Eine Anfrage für eine Ablage

„Ich benötige eine freistehende Ablage für eine Fernbedienung. Die Fernbedienung misst 45 × 160 × 22 mm und soll sich leicht herausnehmen lassen. Auf dem Regal stehen maximal 80 × 100 mm Grundfläche zur Verfügung. Anbei sind eine bemaßte Skizze und Fotos. Die Ablage wird innen bei Raumtemperatur genutzt und trägt nur die Fernbedienung. Wichtig sind ein sicherer Stand und die freie Entnahme; die äußere Form ist flexibel. Gewünscht ist ein Stück. Bitte prüfen Sie auch, ob zunächst eine Modellerstellung erforderlich ist.“

Diese Anfrage legt nicht vorschnell jedes Konstruktionsdetail fest. Sie beschreibt aber die entscheidenden Bedingungen. Falls Sie eine Vorlage überarbeiten, kennzeichnen Sie die aktuelle Version eindeutig. Mehrere widersprüchliche Dateien ohne Hinweis erschweren die Prüfung unnötig.

Passende Artikel zum Thema: Individuelle 3D-Druck-Anfrage nach Vorlage, fertige Farblithos 20 cm und Individueller Türhänger mit Wunschtext.

Fazit: Welche Frage sollten Sie vor der Anfrage zuerst klären?

Beginnen Sie mit der Funktion: Was muss Ihr Objekt im Alltag leisten? Daraus ergeben sich die nötigen Maße, die Anforderungen an das Material und die Frage, ob Ihre Vorlage schon genügt. Eine fertige STL-Datei verkürzt den Weg nur dann, wenn Geometrie und Nutzung zusammenpassen. Eine gute Skizze kann der bessere Start sein, wenn entscheidende Details noch entwickelt werden müssen.

Für Ihre Anfrage empfehlen wir deshalb diese Reihenfolge: Zweck beschreiben, Pflichtmaße messen, vorhandene Vorlagen ergänzen und offene Punkte benennen. Bei kritischer Passung oder unklarer Funktion sollte zunächst ein Probestück geprüft werden. So wird aus einer Idee keine vorschnelle Druckbestellung, sondern eine nachvollziehbar geplante individuelle Anfertigung.
